Fio isolado PVC

Fio isolado PVC

O fio isolado PVC pertence às séries de fios elétricos de assentamento, usado para disposição em locais fixos. É usado como conetores de energia, iluminação, equipamentos elétricos, instrumentos e equipamentos de telecomunicação com tensão nominal de 450/750V (U0/U) ou abaixo. Alguns dos fios de plásticos são usados para equipamentos com AC de tensão nominal de 300/300V ou abaixo.

Modelo Nome Espaço de colocação e condição Temperatura de trabalho de longo prazo (℃)
227IEC01/05 BV BLV Cabo de cobre, fio isolado PVC Definido para fixação de interiores, condutas, etc. 70
Cabo de alumínio, fios isolados PVC
227IEC07 BV-90 cabo de cobre resistente ao calor, fios isolados PVC em 90℃ Principalmente definido em ambientes fechados de alta temperatura e podem ser definidos para interiores, condutas. 90
BVR Cabo de cobre, fio isolado flexível PVC Para fixação em locais permanentes onde a flexibilidade é exigida. 70
227IEC10 BW Cabo de cobre, fios isolados redondos PVC revestido de PVC Definidos para fixação para os locais com proteção mecânica elevada e humidade. Pode ser fixado no ar ou subterrâneos. 70
BLW Cabo de alumínio, fios isolado redondos PVC revestido de PVC
BWB Cabo de cobre, fios planos isolados PVC revestido de
BLWB Cabo de alumínio, fios isolados revestido de PVC plano
227IEC02RV 227IEC06RV Cabo de cobre, conetor flexível isolado PVC Principalmente usado em locais onde a flexibilidade é exigida para meios e estilo de iluminação e eletrónicos móveis, eletrodomésticos, sistema de iluminação e energia e assim por diante. 70
227IECC42 RVB Cabo de cobre, conetor flexível isolado PVC plano
RVS Cabo de cobre, fio conetor flexível entrançado PVC
227IEC52 RW 227IEC53 RW Cabo de cobre, opper conductor, conetor esfera flexível revestido PVC isolado PVC (modelo comum e leve)
Dados abrangentes do Fio BV
Área sectional nominal (mm2) No. de cabos / Diâmetro (mm) Espessura isolada nominal (mm) Diâmetro total máximo (mm) Resistência do cabo em 20 ℃ Resistência isolada mínima em 70℃ (MΩ/km) Peso (Kg/km)
0.5 1/0.80 0.6 2.4 36.0 0.015 8.1
0.75 1./0.97 0.6 2.6 24.5 0.012 10.6
1 1/1.13 0.6 2.8 18.1 0.011 13.2
Tabela de dados agrangentes do Fio isolado PVC série BV BLV
Área sectional nominal (mm2) No. de cabos / Diâmetro (mm) Espessura isolada nominal (mm) Diâmetro total máximo (mm) Resistência do cabo em 20 ℃ Resistência isolada mínima em 70℃ (MΩ/km) Peso (Kg/km)
Cu Al Cu Al
1.5 1/1.38 0.7 3.3 12.1 - 0.011 19.2 -
1.5 7/0.52 0.7 3.5 12.1 - 0.010 20.6 -
2.5 1/1.78 0.8 3.9 7.41 11.8 0.010 30.8 15.0
4 1/2.25 0.8 4.4 4.61 7.39 0.0085 45.5 21.0
6 1/2.76 0.8 4.9 3.08 4.91 0.0070 65.0 29.0
10 7/1.35 1.0 7.0 1.83 3.08 0.0065 110.0 52.0
16 7/1.70 1.0 8.0 1.15 1.91 0.0050 170.0 70.0
25 7/2.14 1.2 10.0 0.727 1.20 0.0050 270.0 110.0
35 7/2.52 1.2 11.5 0.524 0.868 0.0040 364.0 150.0
50 19/1.78 1.4 13.0 0.387 0.641 0.0045 500.0 200.0
70 19/2.14 1.4 15.0 0.268 0.443 0.0035 688.0 269.0
95 19/2.52 1.6 17.5 0.193 0.320 0.0035 953.0 360.0
120 37/2.03 1.6 19.0 0.153 0.253 0.0032 1168.0 449.0
150 37/2.25 1.8 21.0 0.124 0.206 0.0032 1466.0 551.0
185 37/2.52 2.0 32.5 0.099 0.164 0.0032 1808.0 668.0
Fio flexível isolado PVC modelo cabo de cobre modelo BVR 450/750V
Nominal Área secional (mm2) No. de cabos / Diâmetro (mm) Espessura isolada nominal (mm) Diâmetro total máximo (mm) Resistência do cabo em 20 ℃ Resistência isolada mínima em 70℃ (MΩ/km) Peso (Kg/km)
2.5 9/0.41 0.8 4.2 7.41 0.011 33.0
4 19/0.52 0.8 4.8 4.61 0.009 48.0
6 19/0.64 0.8 5.6 3.08 0.0084 68.0
10 49/0.52 1.0 7.6 1.83 0.0072 115.0
16 49/0.64 1.0 8.8 1.15 0.0062 176.0
25 98/0.58 1.2 11.0 0.727 0.0058 272.0
35 133/0.58 1.2 12.5 0.524 0.0052 384.0
50 133/0.68 1.4 16.5 0.387 0.0051 510.0
70 189/0.68 1.4 16.5 0.268 0.0045 714.0
95 259/0.68 1.6 19.5 0.139 0.0035 965.0
120 259/0.76 1.8 22.0 0.153 0.0032 1210.0
150 259/0.85 1.8 25.0 0.124 0.0032 1510.0

Construção

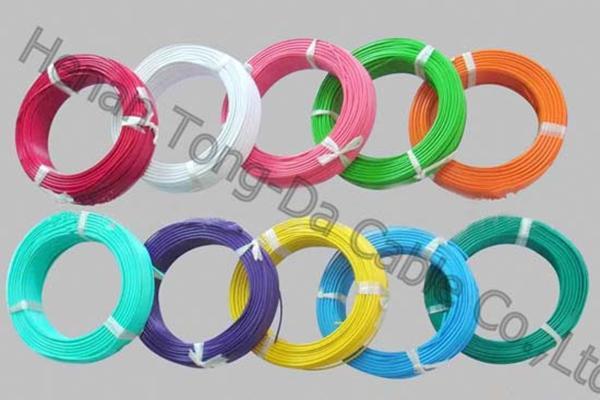

Consoante o modelo de cabo, incluindo fio elétrico isolado PVC de cabo sólido, fio isolado entrançado PVC, fio flexível isolado PVC com diferentes cores.
Consoante o seu formato, incluindo fio plano, fio redondo, etc., com diferentes cores.
Consoante o número de núcleo, incluindo fio de núcleo simples, fio de multi núcleos, etc., com diferentes cores.

Embalagem
Os fios isolados PVC veem em tambores ou bobinas.
