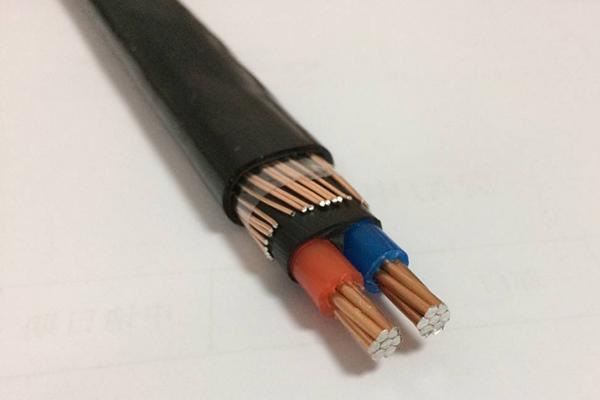

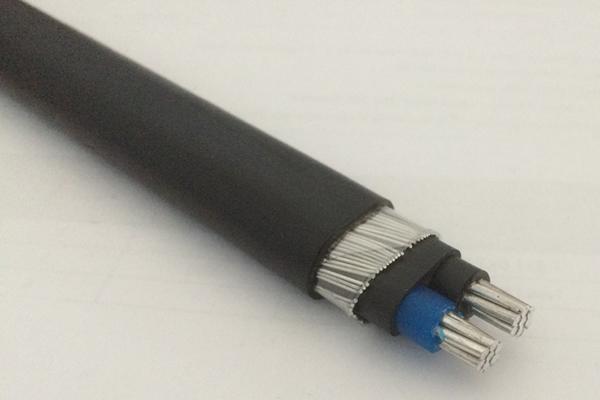

Cabo concêntrico

  • Cabo concêntrico
  • Cabo concêntrico

Aplicação
Os cabos concêntricos são normalmente usados para redes de distribuição de energia, amperímetro de painel, painel de circuito ou instrumento, podendo ser dispostos sob o solo ou no exterior em condições climáticas de sol ou chuva.

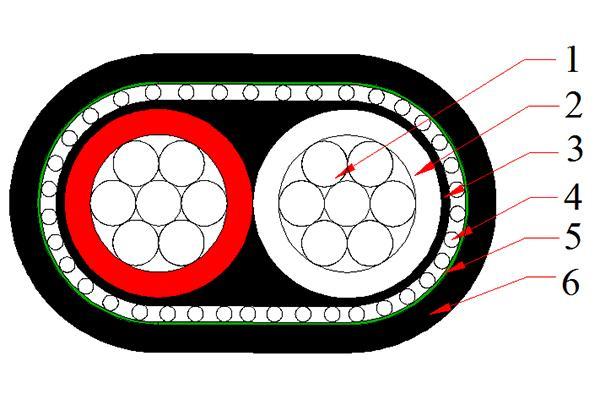

Construção
Cabo concêntrico
  • Condutor: condutor de cobre Classe 2ou liga de alumínio série 8000
  • Isolamento: XLPE
  • Revestimento interno: PVC
  • Camada concêntrica: Cobre/liga de alumínio série8000
  • Fita protetora: Material não absorvente
  • Revestimento: PVC (XLPE/PE)

Normas
IEC60502-1, BS7870, ASTMD2655
ASTMB556, ASTMB193, ASTMB8, UL44, UL1581, UL854

Norma ASTM
Área de seção transversal Condutor Espessura de isolamento Condutor concêntrico Espessura do revestimento . Peso/km Resistência máxima do condutor (20℃)
Calibre Número Diâmetro mm mm Número Diâmetro mm mm mm kg/km Ω/km () Ω/km (concêntrico)
Condutor de cobre (normas US)
2X #12 7 0.78 1.14 39 0.321 1.14 7.74 108 5.43 5.50
2X #10 7 0.98 1.14 25 0.511 1.14 8.72 151 3.41 3.50
2X #8 7 1.23 1.14 25 0.643 1.14 9.74 214 2.14 2.20
2X #6 7 1.55 1.14 25 0.813 1.14 11.04 313 1.35 1.40
2X #4 7 1.96 1.14 26 1.020 1.14 12.68 472 0.848 0.85
3X #8 7 1.23 1.14 65 0.405 1.14 11.3X17.3 418 2.14 2.20
3X #6 7 1.55 1.14 65 0.511 1.52 13.2X20.2 620 1.35 1.40
3X #4 7 1.96 1.14 65 0.643 1.52 14.7X22.9 875 0.848 0.85
3X #2 7 2.47 1.14 65 0.823 1.52 16.6X26.3 1275 0.524 0.53
Condutor de liga de alumínio (Normas US)
2X #12 7 0.78 1.14 39 0.321 1.14 7.74 67 8.88 8.90
2X #10 7 0.98 1.14 25 0.511 1.14 8.72 85 5.59 5.60
2X #8 7 1.23 1.14 25 0.643 1.14 9.74 110 3.52 3.60
2X #6 7 1.55 1.14 25 0.813 1.14 11.04 148 2.21 2.30
2X #4 7 1.96 1.14 26 1.020 1.14 12.68 206 1.39 1.40
3X #8 7 1.23 1.14 65 0.405 1.14 11.3X17.3 262 3.52 3.60
3X #6 7 1.55 1.14 65 0.511 1.52 13.2X20.2 370 2.21 2.30
3X #4 7 1.96 1.14 65 0.643 1.52 14.7X22.9 488 1.39 1.40
3X #2 7 2.47 1.14 65 0.823 1.52 16.6X26.3 640 0.88 0.89
Norma IEC
Área de seção transversal Condutor Espessura de isolamento Condutor concêntrico Espessura de revestimento . Peso/km Resistência máxima do condutor (20℃)
mm2 Número Diâmetro mm mm Número Diâmetro mm mm mm kg/km Ω/km () Ω/km (concêntrico)
Condutor de cobre (norma IEC)
2X10 7 1.35 1.55 20 0.85 1.40 11.80 290 1.83 1.90
2X16 7 1.70 1.55 32 0.85 1.40 12.84 420 1.15 1.20
2X25 7 2.14 1.60 29 1.13 1.50 15.02 630 0.727 0.76
2X35 19 1.53 1.65 27 1.35 1.60 17.00 832 0.524 0.55
Condutor de liga de alumínio (norma IEC)
2X10 7 1.35 1.55 23 1.13 1.40 12.41 192 3.08 1.335
2X16 7 1.70 1.55 26 1.13 1.40 13.46 230 1.91 1.808
2X25 7 2.14 1.6 29 1.13 1.50 15.08 290 1.20 1.0586
2X35 19 1.53 1.65 27 1.35 1.60 17.05 370 0.868 0.7966
