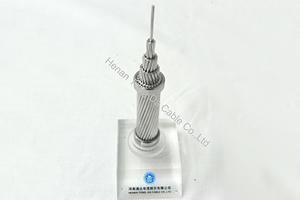

Cabo de alumínio liga de resistência moderada/ AAAC

  • Cabo de alumínio liga de resistência moderada/ AAAC
  • Cabo de alumínio de alta resistência/ AAAC
    • Cabo de alumínio liga de resistência moderada/ AAAC

    Aplicação
    7 e 19 construções de filamentos são adequadas para reticulação de cabo de sobrecarga nua de média tensão, normalmente em média e baixa tensão.
    37 e 61 construções de filamentos são adequadas para linha de transmissão e subtransmissão onde a construção homogênea pode reduzir as perdas na linha e melhorar a resistência à corrosão em condutores com força similar ao tipo ACSR.

    Características
    Cabo de alumínio liga de resistência moderada tem boas características de afundamento, pode aumentar a extensão de torre de transmissão. Ele também tem excelente resistência à sobrecarga e propriedades de fadiga. Comparado com condutor ACSR do mesmo diâmetro, a carga vertical de AAAC é reduzida em 10% com a carga horizontal igual. A superfície do fio é resistente a danos. Tem uma boa resistência à corrosão e evita a corrosão eletroquímica entre o alumínio e fio de aço galvanizado, tendo dessa forma uma longa vida útil.

    Construção
    Cabo de alumínio liga de resistência moderada possui camada concêntrica entrançada por fios de alumínio de 230 ~ 265MPa resistência de tração, apresentando construção e aparência similares ao de condutores de alumínio 1350 graus.

    Cabo de liga de alumínio AAAC 1120 - AS1531
    Nome do código Fios /Diâmetro do cabo mm Diâmetro total (Aprox)
    mm     		Área de alumínio equivalente calculado
    mm2     		Área secional
    mm2     		Carga de rutura mínima calculada
    kN     		Massa aproximada
    kg/km     		Resistência D.C. em 20 ℃
    Ω/km
    Argon 7/1.75 5.25 16 16.84 4 46 1.763
    Boron 7/2.25 6.75 26.5 27.83 6.61 76 1.065
    Chlorine 7/2.50 7.50 32.8 34.36 8.18 94 0.864
    Chromium 7/2.75 8.25 39.7 41.58 9.91 114 0.713
    Fluorine 7/3.00 9.00 47.2 49.48 11.8 135 0.599
    Helium 7/3.75 11.3 73.7 77.28 17.6 211 0.383
    Hydrogen 7/4.50 13.5 106 111.3 24.3 304 0.266
    Iodine 7/4.75 14.3 118 124.0 27.1 340 0.239
    Krypton 19/3.25 16.3 150 157.6 37.4 430 0.189
    Lutetium 19/3.50 17.5 173 182.80 41.7 500 0.163
    Neon 19/3.75 18.8 199 209.8 47.8 580 0.142
    Nitrogen 37/3.00 21.0 248 261.60 62.2 720 0.114
    Nobelium 37/3.25 22.8 291 307.00 72.8 850 0.0973
    Oxygen 19/4.75 23.8 320 336.7 73.6 930 0.0884
    Phosphorus 37/3.75 26.3 387 408.50 93.1 1100 0.0731
    Selenium 61/3.25 29.3 478 506.10 114 1400 0.0592
    Silicon 61/3.50 31.5 555 586.90 127 1620 0.0511
    Sulfur 61/3.75 33.8 636 673.40 145 1860 0.0444
    Xenon 91/4.50 49.5 1360 1447.00 300 3998 0.0207
    Cabo condutor em liga de alumínio SS 424 08 14 AL59
    Área nominal Número de cabo Diâmetro de cabo Diâmetro total Peso Carga de ruptura nominal Resistência 20 ℃
    mm2 mm mm kg/km kN Ω/km
    31 7 2.38 7.1 85 7.77 0.943
    62 7 3.37 10.1 170 15.6 0.47
    99 7 4.25 12.8 271 22.8 0.298
    157 19 3.26 16.3 436 39.7 0.186
    241 19 4.02 20.1 663 55.5 0.123
    329 37 3.37 23.6 910 82.5 0.0899
    454 61 3.08 27.7 1260 113 0.0654
    593 61 3.52 31.7 1640 143 0.0501
    774 61 4.02 36.2 2140 178 0.0384
    910 61 4.36 39.2 2520 209 0.0326
