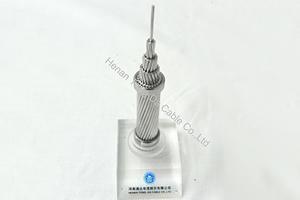

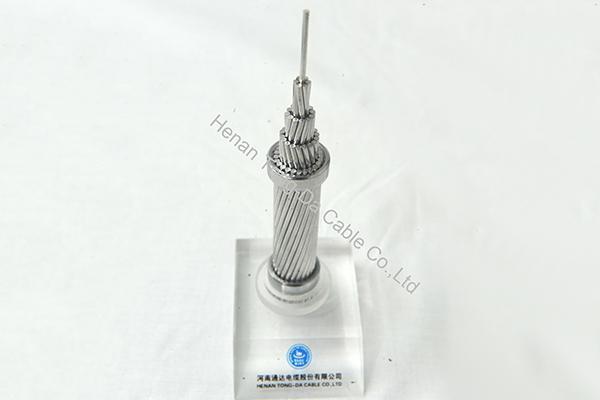

Cabo de alumínio de alta resistência/ AAAC

  • Cabo de alumínio liga de resistência moderada/ AAAC
  • Cabo de alumínio de alta resistência/ AAAC
    • Cabo de alumínio de alta resistência/ AAAC

    Aplicação
    O condutor de liga de alumínio 6201 é usado com o condutor nú para linhas de transmissão aérea para linhas de distribuição secundária e primária. É designado mediante uso de liga de alumínio de alta resistência para alcançar uma resistência elevada. Apresenta boa resistência à deformação. A liga de alumínio 6201-T81 fornece maior resistência à corrosão do que ACSR.

    Especificações
    Condutor nu AAAC-6201-T81 atende ou ultrapassa as seguintes especificações ASTM:
    B398- Cabo de liga de alumínio 6201-T81 para finalidades elétricas
    B399 –Condutores de liga de alumínio com camadas concentricamente trançadas 6201-T81.

    Construção
    Condutor de liga de alumínio 6201 é trançado em camadas concêntricas sendo similar a condutores de alumínio de grau 1350. Foram desenvolvidos para suprir as necessidades ligadas a condutores económicos para aplicações de linhas de transmissão aéreas que requerem maior resistência do que a fornecida pelos condutores de alumínio de grau 1350. Resistência DC em 20°C em comparação aos condutores 6201 e 6101. Condutores para linha de transmissão aérea de liga 6201 e 6101 são mais rígidos, por conseguinte tem uma maior resistência à abrasão do que os condutores de alumínio de grau 1350-H19.

    Cabo condutor de alumínio AS 1531- AAAC 6201
    Nome do código Fios /Diâmetro do cabo
    mm     		Diâmetro total (Aprox)
    mm     		Área de alumínio equivalente calculado mm2 Área secional mm2 Massa aproximada
    kg/km     		Carga de rutura mínima calculada kN Resistência D.C. em 20 ℃
    Ω/km
    Agate 7/1.75 5.25 14.3 16.84 46 4.71 1.972
    Amethyst 7/2.25 6.75 23.7 27.83 76 7.78 1.194
    Diamond 7/2.50 7.50 29.3 34.36 94 9.64 0.967
    Dolomite 7/2.75 8.25 35.4 41.58 114 11.6 0.799
    Emerald 7/3.00 9.00 42.2 49.48 136 13.9 0.671
    Garnet 7/3.75 11.3 65.8 77.28 211 21.7 0.43
    Jade 7/4.50 13.5 94.8 111.3 304 31.2 0.298
    Jasper 7/4.75 14.3 106 124.0 340 34.8 0.268
    Opal 19/3.25 16.3 134 157.6 433 44.2 0.212
    Patronite 19/3.50 17.5 155 182.80 502 51.3 0.183
    Pearl 19/3.75 18.8 178 209.8 577 58.8 0.159
    Ruby 37/3.00 21.0 221 261.60 720 73.5 0.128
    Ruthenium 37/3.25 22.8 260 307.00 845 86.1 0.109
    Rutile 19/4.75 23.8 285 336.7 925 94.4 0.09991
    Sapphire 37/3.75 26.3 345 408.50 1125 115 0.0819
    Spinel 61/3.25 29.3 427 506.10 1396 135 0.0662
    Tantalum 61/3.50 31.5 495 586.90 1620 156 0.0572
    Topaz 61/3.75 33.8 568 673.40 1858 179 0.0498
    Zircon 91/4.50 49.5 1220 1447 3997 384 0.0232
